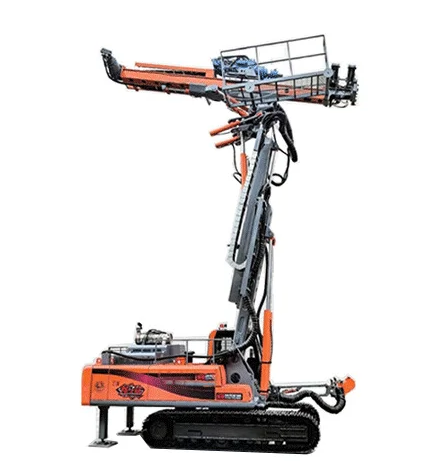

​Grundlæggende trykkontrolkredsløb af hydraulisk multifunktionel borerig

Grundlæggende trykreguleringskredsløb afHydraulisk multifunktionel borerig

Det grundlæggende trykkontrolkredsløb er kritisk vigtigt, da det giver den kraft og det drejningsmoment, der kræves af aktuatorerne på den hydrauliske multifunktionelle borerig. Kernekomponenten, der anvendes i dette kredsløb, er trykreguleringsventilen, som regulerer det hydrauliske tryk. Det grundlæggende trykkontrolkredsløb spiller en afgørende rolle i driften af ​​den hydrauliske multifunktionelle borerig.

Balanceringskredsløb

I praktisk teknik kan den lodrette hydrauliske cylinder på den hydrauliske multifunktionelle borerig falde ned på grund af sin egen tyngdekraft. For at forhindre dette kan der anvendes et balanceringskredsløb. Sådanne kredsløb er almindeligt anvendt i mekanismer som ubalanceret løft, løfte- og teleskopmekanismer i kraner, såvel som tyngdekraftsnedstigningsmekanismer såsom stempler, stempler og glidemekanismer i hydrauliske presser. Balanceringskredsløb inkluderer:

(1) Balanceringskredsløb ved hjælp af en kontrasekvensventil til støtte og hastighedsbegrænsende kontrol.

(2) Afbalanceringskredsløb ved hjælp af en kontradrosselventil til hastighedsbegrænsning og en hydraulisk styret kontraventil til låsning.

Trykholdende kredsløb

Som navnet antyder, holder et trykvedligeholdelseskredsløb trykket konstant og opretholder et bestemt tryk under en bestemt fase af arbejdscyklussen. Denne type kredsløb har tre hovedkarakteristika:

(1) Stabilt tryk

(2) Pålidelig drift

(3) Energieffektivitet.

Trykreducerende kredsløb

Et trykreducerende kredsløb sænker trykket i det hydrauliske kredsløb. Dette opnås ved at koordinere en trykreduktionsventil med andre ventiler. Med dette kredsløb kan der opnås et stabilt tryk, der er lavere end pumpens forsyningstryk.

Trykreguleringskredsløb

Funktionen af ​​et trykregulerende kredsløb er at holde trykket i hele hydrauliksystemet i den hydrauliske multifunktionelle borerig eller en specifik sektion på en konstant værdi eller under en vis grænse. Trykregulerende kredsløb inkluderer:

(1) Et-trins trykreguleringskredsløb

(2) Flertrins trykreguleringskredsløb

(3) Trinløst trykreguleringskredsløb.

Trykforstærkende kredsløb

Et trykforstærkende kredsløb bruges til at øge trykket i det hydrauliske system iHydraulisk multifunktionel borerig. Ved at bruge dette kredsløb kan en hydraulisk pumpe med et relativt lavt udgangstryk bruges til at opnå højere tryksolie. Derudover kan trykluft bruges som strømkilde for at opnå samme effekt. En forstærker er en væsentlig komponent i dette kredsløb, som omfatter:

(1) Enkeltvirkende forstærker

(2) Dobbeltvirkende forstærker.

Aflæsningskredsløb

Funktionen af ​​et aflæsningskredsløb er at lade hydraulikpumpen arbejde under næsten intet tryk. Fordelene ved et aflæsningskredsløb omfatter:

(1) Undgå hyppig start af motoren

(2) Reduktion af varmeudvikling i hydrauliksystemet i den hydrauliske multifunktionelle borerig

(3) Minimering af strømtab

(4) Forlængelse af motorens og pumpens levetid.

Almindeligt anvendte aflæsningskredsløb omfatter:

(1) Aflæsningskredsløb med en eksternt styret sekvensventil som aflæsningsventil

(2) Aflæsningskredsløb ved hjælp af en bypass med en to-vejs, to-positions ventil

(3) Aflæsningskredsløb ved hjælp af en pilotbetjent aflastningsventil

(4) Aflastningskredsløb, der anvender den neutrale positionsfunktion af en retningsventil af typen M (eller H, K).
