​Hvordan kontrollerer man kvaliteten af ​​jetfugning med en højtryksrig?

Hvordan kontrolleres kvaliteten af ​​jetfugning med en højtryksrig?

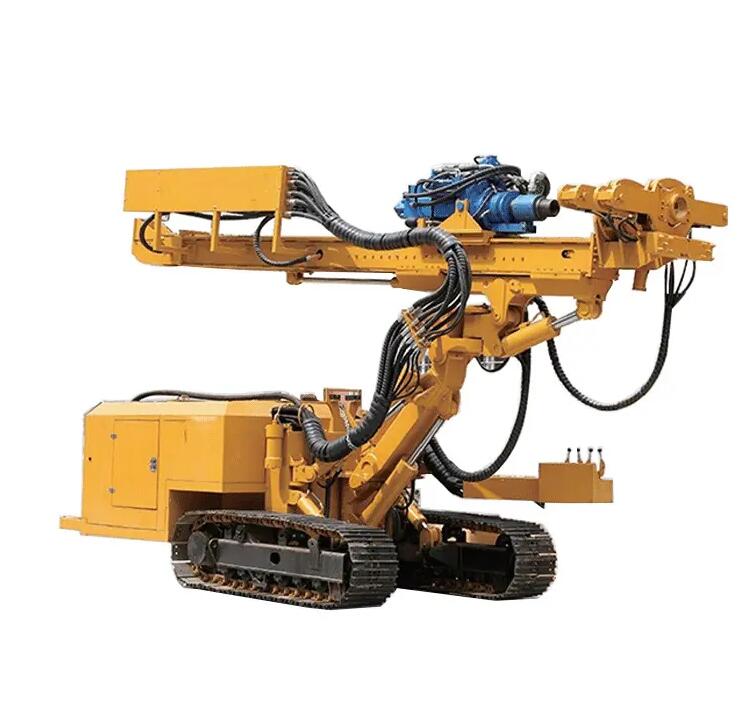

Kvalitetskontrol i jetfugning er altafgørende, da processen involverer skjult underjordisk arbejde, hvor defekter kan kompromittere strukturel integritet, vandtæthed eller langtidsholdbarhed. HøjtrykjetfugerriggeSelvom det er meget effektivt, kræver det omhyggeligt tilsyn for at sikre ensartede resultater. Denne artikel skitserer en omfattende kvalitetskontrolramme, der dækker planlægning, udførelse, overvågning og verifikationsfaser, tilpasset internationale standarder såsom EN 12716 og ASTM D6001.

1. Planlægning og forsøg før konstruktion

Jordbundsundersøgelse: Udfør detaljerede geotekniske undersøgelser for at karakterisere jordvariabilitet, grundvand og forhindringer.

Testprogram: Udfør markforsøg for at etablere optimale stråleparametre (tryk, flow, rotations-/tilbagetrækningshastigheder) for forskellige jordlag.

Fugeblandingsdesign: Laboratorietest fugemasseforhold for styrke, permeabilitet og bearbejdelighed. Brug tilsætningsstoffer, hvis det er nødvendigt til specifikke forhold.

2. Realtidsovervågning under byggeriet

Moderne højtryksrigge er udstyret med sensorer og dataloggere til at overvåge:

Hydrauliske parametre: Indsprøjtningstryk (typisk 30–60 MPa), flowhastighed og volumen.

Mekaniske parametre: Rotationshastighed (5–20 rpm), tilbagetrækningshastighed (5–30 cm/min) og drejningsmoment.

Fugeegenskaber: Massefylde og viskositet målt inline.

Afvigelser ud over tolerancer udløser alarmer, hvilket tilskynder til øjeblikkelige korrigerende handlinger. Automatiserede systemer kan justere parametre som svar på feedback i realtid.

3. Kolonnegeometri og kontinuitetssikring

Vertikalitet og justering: Brug inklinometre eller gyroskopiske værktøjer til at overvåge borestangens vertikalitet, især for dybe søjler.

Kolonnediameterkontrol: Indirekte metoder som hævningstest eller jordhævningsmålinger kan indikere diametertilstrækkelighed. Til kritiske projekter kan borehullskameraer eller geofysisk tomografi anvendes.

Overlapningsbekræftelse: Sørg for, at sekventielle kolonner overlapper i henhold til design (normalt 10–30 % af diameteren) ved hjælp af præcise positioneringssystemer (GPS eller totalstation).

4. Materialekvalitet og håndtering

Batching Plant Controls: Automatiseret batching med vægtbaserede målinger sikrer ensartet fugemassesammensætning.

Prøveudtagning og testning: Tag hyppige mørtelprøver til kontrol af indstillingstid, styrke og tæthed.

Udstyrskalibrering: Kalibrer jævnligt trykmålere, flowmålere og pumper.

5. Efterkonstruktionsverifikation

Kerneboring og laboratorietestning: Udtræk kerner fra udvalgte kolonner for at evaluere ubegrænset trykstyrke, tæthed og homogenitet.

Permeabilitetstest: For afskårne vægge, udfør in-situ permeabilitetstest (f.eks. faldende hovedtest) eller laboratorietest på kerner.

Ikke-destruktiv test: Lydlogning med krydshul, termisk billeddannelse eller resistivitetsundersøgelser kan detektere hulrum eller uoverensstemmelser.

Belastningstest: Udfør pladebelastningstest eller integritetstest for bærende søjler.

6. Dokumentation og overholdelse

Vedligehold et detaljeret kvalitetsdossier, herunder:

As-built registreringer med GPS-koordinater og dybder.

Parameterlogs og anomalirapporter.

Laboratorietestcertifikater og inspektionsrapporter.

Sammenligning af resultater med designspecifikationer (f.eks. styrke > 1 MPa, permeabilitet < 10⁻⁶ cm/s).

Eksempel: Forsegling af en tunnelportal

I et jernbanetunnelprojekt blev der brugt jetfugning til at skabe en vandtæt tætning omkring portalen i sandet grus. Kvalitetskontrol omfattede real-time tryk/flow-overvågning, daglig fugetest og efter-konstruktionskerneboring. En søjle viste lav styrke; undersøgelse afslørede en blokeret dyse under konstruktionen. Søjlen blev omboret og omlagt, hvilket forhindrede potentiel vandindtrængning.

Almindelige faldgruber og midler

Inkonsekvente diametre: Ofte på grund af varierende tilbagetrækningshastigheder. Afhjælpning: Brug automatisk tilbagetrækningskontrol og togoperatører.

Svag styrke: Kan skyldes dårlig jord-fuge-blanding eller forkert vand-cement-forhold. Juster parametre og forbedre blandetiden.

Permeabilitetsproblemer: Huller mellem søjler kan løses ved overlappende omfugning.

Konklusion

Kvalitetskontrol ijetfugningmed højtryksrigge er en flerlagsproces, der kræver integration af teknologi, ekspertise og strenge protokoller. Ved at omfavne digital overvågning, systematisk testning og adaptiv styring kan ingeniører levere jet-fugede elementer, der opfylder de højeste ydeevnestandarder, hvilket sikrer sikkerhed og levetid for geotekniske strukturer.
