ZDL-150D er velegnet til forankringsprojekter til Urban Foundation PIT-support og kontrol af bygningsfortrængning. Den anti-flydende ankerboring er integreret og udstyret med et crawler-chassis og en klemme. Brug af følgende rørboringsværktøj kan bruges til at bore huller med foringsrøret, og løft- og jettingfunktionerne tilsættes.
Du kan være sikker på at købe anti-flydende ankerborerigge fra vores fabrik. Vi giver dig den bedste service efter salg og rettidig levering.

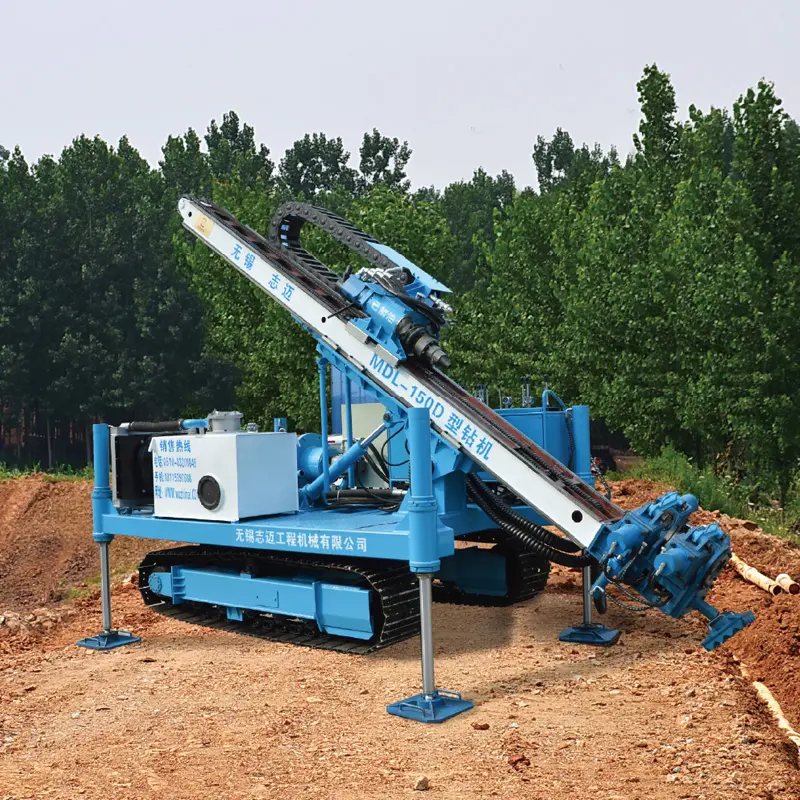

Introduktion af hele maskinen af anti-flydende ankerboring riggen
Cover: Det ekstra dækning gør maskinens udseende mere videnskabelig og beskytter de vigtigste hydrauliske dele mod forurening;
Ben: Ikke kun forhindrer det oliecylinderen i at skade, men det forbedrer også understøttelsesstyrken;
Betjeningstabel: Den splittede driftstabel gør operationen enklere og undgår misoperation;
Spor: længere og stærkere crawlere forhindrer effektivt synkende og tilpasser sig en bredere række lag;
Løft: Højden på hullet kan justeres og afhænger ikke længere af højden på arbejdsoverfladen;
Automatisk pladespiller: Det er lettere og mere praktisk at eliminere manuel arbejdskraft;
Power Head: Rotatoren af den anti-flydende ankerboring er drevet af dobbelt hydrauliske motorer med stort udgangsmoment og et lavere rotationscenter end lignende produkter, hvilket i høj grad forbedrer balancen i boreriggen. Det konfigurerede teleskopiske led kan i høj grad udvide levetiden på bore rørtråden;
Stor gennemgang af højtryks-vandhanen: en nødvendig enhed til forstørret hovedkonstruktion;
Kølesystem: Kølesystemet er optimeret til de specielle arbejdsvilkår for kundens lokale område for at sikre, at den maksimale temperatur på det hydrauliske system ikke overstiger 70 ℃, når udendørs temperatur er 45 ℃.
Konstruktionsfunktioner
● Den anti-flydende ankerbor kan udstyres med specielle rørboringsværktøjer (borestang, foringsrør, excentrisk borebit), og huset bruges til at beskytte væggen og åbne huller i ustabile formationer, og den konventionelle kuglestandbor bruges til at fuldføre hullet. Boringseffektiviteten er høj, og hulkvaliteten er god.
● Den anti-flydende ankerbor bruges hovedsageligt til forankring og understøtter dybe fundamenthuller. Bor riggen kan også bruges til jet -fugningskonstruktion ved at udskifte jet -fugemodulet. Derudover har denne maskine også stærk ydelse i konstruktionen af geotermiske huller, afvanding af brønde, mikrostålrørbunker og mikro-støbt-på-sted bunker.
● Ud over Crawler-chassiset, klemme af bøjle og drejeskiven, giver den anti-flydende ankerbor også brugerne valgfrit tilbehør såsom jet-fugemoduler. Brugere kan vælge og overlejre dem, når de bestiller boreriggen til at gøre vores borerig mere velegnet til dit projekt.
Grundlæggende ydelse og parametre
Grundlæggende parametre: | |
Borediameter: |
Φ150-φ250 (mm) |
Boredybde: | 100-140 (m) |
Borerørdiameter/kasediameter: | Φ89/φ102/φ114/φ127/φ133/φ140/φ146/φ168 (mm) |
Boringshældning: | 0-90 (°) |
Boom løfthøjde: | 447 (mm) |
Rotatorudgangshastighed: | 10/20/25/35/40/50/70/90/110/125 (r/min) |
Rotatorudgangsmoment: | 7800 (n. m) |
Rotatorrejse: | 3400 (mm) |
Propel rack fodringsproces: | 1500 (mm) |
Rotatorløftekraft: | 65 (KN) |
Rotatorløftningshastighed: | 0-1. 4 justerbar/5. 5/15/21 (m/min) |
Rotatortryk: | 33 (KN) |
Rotator trykhastighed: | 0-2. 8 justerbar/11/29/40 (m/min) |
Gåparametre: | |
Walking Style: | Spor vandring |
Klatringsvinkel: | 25 ° |
Spor jordtryk: | 37. 8 bukser |
Gåhastighed: | 0. 4 km/t |
Rotationsparametre: | |
Rotationsmetode: | Automatisk rotation af hele maskinen |
Roterende struktur: | Slibeleje |
Positioneringsmetode: | Placeringsnål |
Indgangseffekt: | |
Indgangseffekt (motor): | 55+18. 5 (kW) |
Forsendelsesstatus (l*w*h): | 5400*2100*2200 (mm) |
Vægt: | 6500 (kg) |
